Los paneles honeycomb y las placas macizas de aluminio se usan en estructuras de plataformas ópticas, pero no deben mecanizarse con las mismas suposiciones. El panel honeycomb prioriza rigidez ligera y amortiguación; la placa maciza prioriza retirada de material, liberación de tensión y planitud de gran superficie.
Si ambas estructuras se tratan como placas de aluminio comunes, pueden aparecer problemas después: hundimiento local alrededor de agujeros, referencias inestables, falta de planitud o repetición de ajustes ópticos tras el montaje.
OEMach revisa carga, amortiguación, estabilidad térmica, matrices de agujeros, posiciones de insertos e inspección final antes de recomendar panel honeycomb, placa maciza de aluminio o estructuras híbridas con insertos locales.
Panel honeycomb vs placa maciza en plataformas ópticas
| Estructura | Uso adecuado | Foco de mecanizado | Riesgo principal |
|---|---|---|---|
| Panel honeycomb | Plataformas grandes ligeras y estructuras con amortiguación | Planitud de piel, posición de insertos, borde perimetral y refuerzo local | Aberturas o avellanados pueden dañar el núcleo o debilitar la unión de piel |
| Placa maciza de aluminio | Placas pequeñas o medias, bases de instrumento y adaptadores | Separar desbaste/acabado, planitud, posición de agujeros y retirada equilibrada | Cajeras grandes o retirada unilateral pueden generar alabeo |
| Plataforma de acero o granito | Bancos ópticos de alta estabilidad y carga elevada | Interfaz de agujeros y conectores auxiliares | Peso, plazo largo y poca flexibilidad de mecanizado posterior |
| Insertos locales | Roscas de alta resistencia, posiciones de pasador y puntos de carga | Coaxialidad, altura de inserto y contacto con la piel | Error de altura puede afectar el montaje óptico |
| Tratamiento superficial | Anodizado negro, anodizado duro, granallado o acabado antirreflectante | Espesor de capa, enmascarado y control de reflejo | Agujeros y caras pueden cambiar después del tratamiento |
Por qué un panel honeycomb no se perfora como una placa maciza
La ventaja del panel honeycomb es combinar bajo peso, rigidez y amortiguación. Pero su estructura interna no es maciza. Grandes grupos de agujeros, cajeras profundas y avellanados locales deben planificarse según núcleo, piel, marco y zona de unión.
Muchas plataformas honeycomb requieren insertos roscados, marcos reforzados o bloques macizos locales. El plan de mecanizado debe confirmar matriz de agujeros, posiciones de insertos, bordes de referencia y altura final de montaje antes de fijar la estrategia.

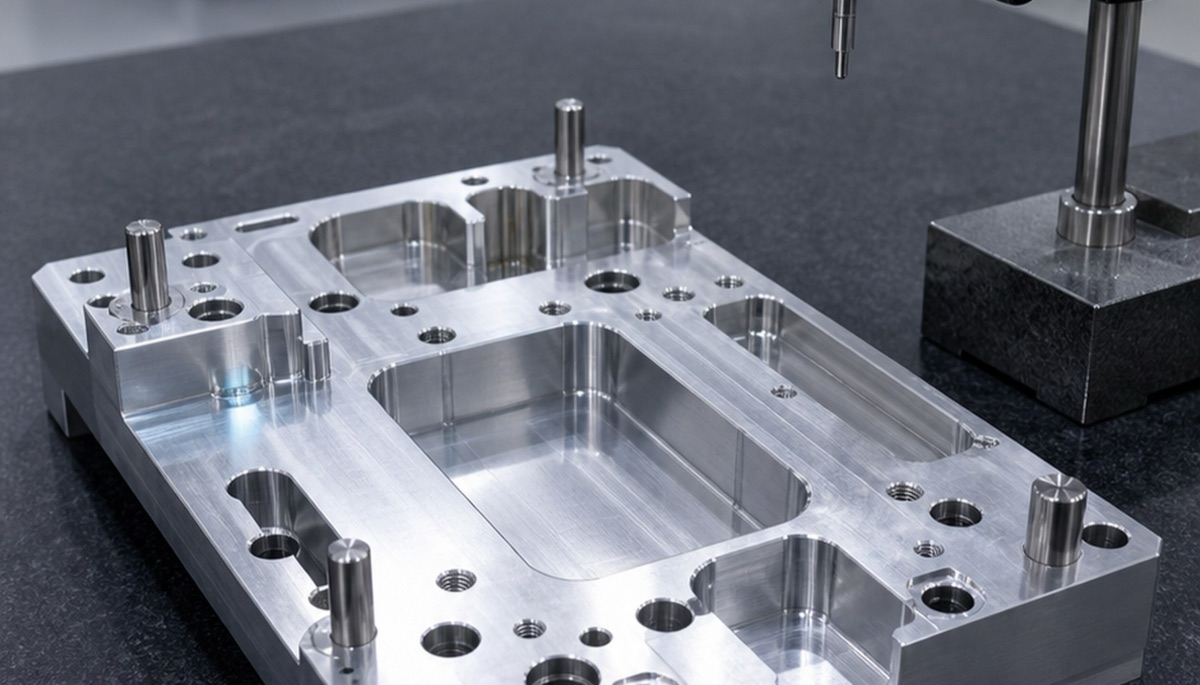

La inspección debe mirar más que distancia entre agujeros. La planitud, la posición de la matriz y la consistencia de altura de insertos deciden si la plataforma será estable durante el ajuste óptico.

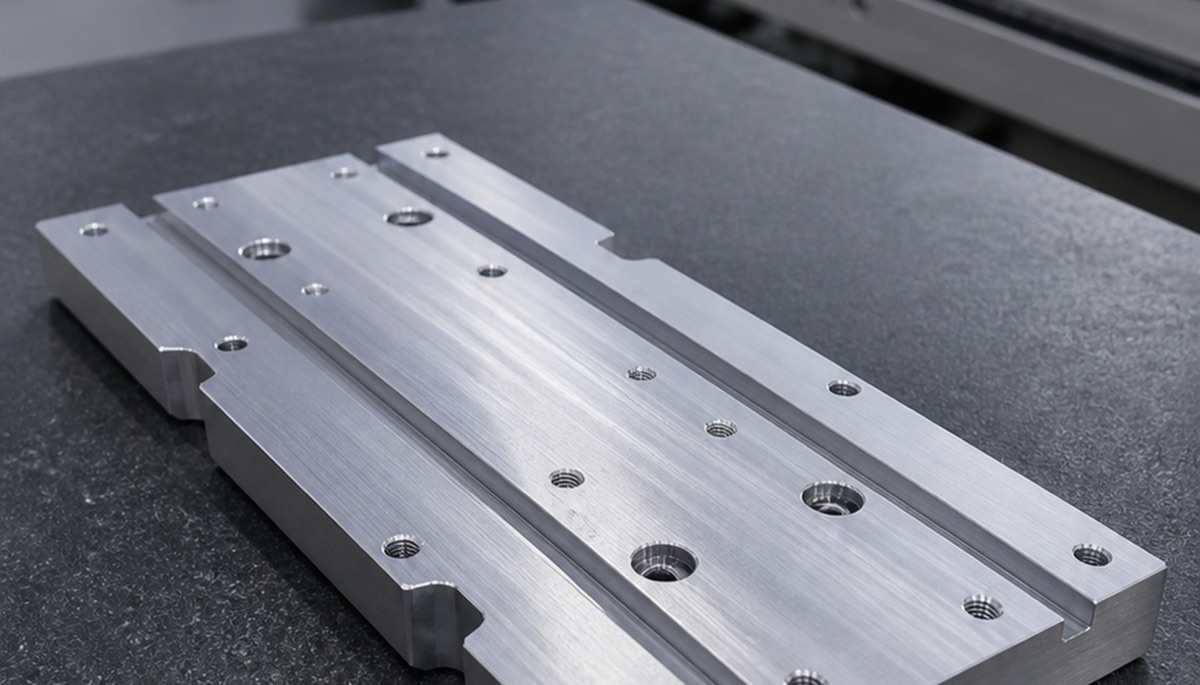

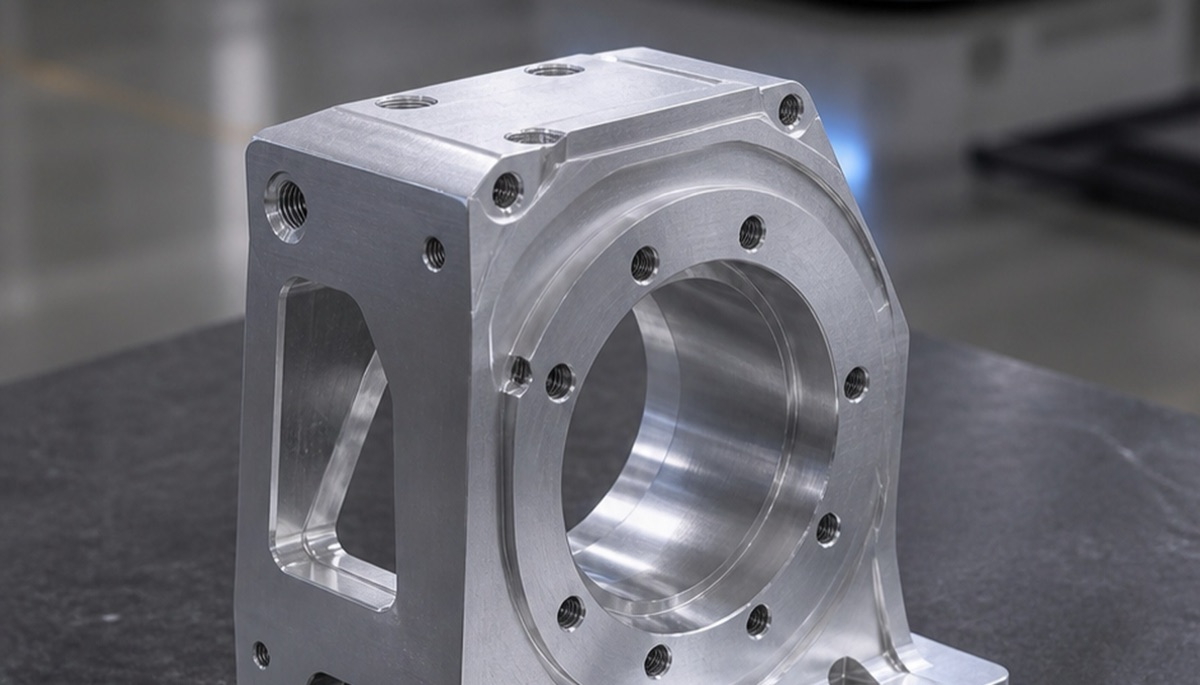

Por qué se deforman las placas macizas de aluminio
Una placa maciza de aluminio es más fácil de mecanizar directamente. Matrices de agujeros, escalones, ranuras, pasadores y cajeras pueden hacerse con fresado estándar. La dificultad aparece al mecanizar superficies grandes por ambas caras o al retirar material de forma desigual.
6061 suele ser más fácil de mecanizar y comprar, mientras que 7075 ofrece mayor resistencia con más sensibilidad a tensiones y coste. En placas, el ranurado unilateral y la retirada asimétrica pueden provocar deriva de planitud tras el acabado.
Una ruta más estable consiste en desbastar ambas caras, liberar material de forma equilibrada, restablecer la referencia de semiacabado y luego terminar la cara de montaje y la matriz de agujeros. Las plataformas exigentes deben revisarse después del tratamiento superficial.
Lógica de proceso: fijar planitud antes de los agujeros
En placas de montaje óptico, un plano que solo especifica distancia entre agujeros suele estar incompleto. Planitud, caras de referencia, estado tras tratamiento e inspección deben definirse antes de cotizar.
OEMach normalmente separa desbaste y acabado en placas grandes de aluminio, equilibra la retirada de material por ambas caras y termina caras clave antes de la matriz de agujeros cuando el montaje lo exige. Si hay anodizado, se revisan agujeros y superficies clave después del tratamiento.
El objetivo es reducir el tiempo de alineación del cliente. Una plataforma con agujeros correctos puede causar problemas si el plano de referencia no es estable.
Cinco preguntas antes de comprar
- La prioridad de la plataforma es ligereza, amortiguación, rigidez o alta planitud?
- El panel honeycomb requiere insertos roscados, refuerzo de borde o zonas macizas locales?
- La placa maciza necesita mecanizado por dos caras, separación desbaste-acabado y liberación de tensión?
- Las matrices de agujeros, pasadores y caras de montaje requieren datos CMM o informe de planitud?
- La aceptación final se hará sobre dimensiones después de anodizado u otro tratamiento superficial?
Errores comunes
El primer error es perforar un panel honeycomb como si fuera macizo, ignorando núcleo e insertos. El segundo es verificar solo distancia entre agujeros sin revisar el plano grande de montaje y la ruta óptica ensamblada.
El tercero es pensar que una placa más gruesa siempre es más estable. Más espesor añade peso y masa térmica; equilibrio estructural y secuencia de proceso suelen importar más.
Resumen
El mecanizado de plataformas ópticas debe partir de la estructura, no solo de dimensiones exteriores. El honeycomb es ligero y amortiguado, pero sensible a insertos, zonas de unión y ventanas de mecanizado. La placa maciza es más fácil de mecanizar, pero exige control de planitud, tensiones y comportamiento térmico. Un buen proveedor conecta material, referencias, secuencia, inspección y tratamiento superficial en un solo proceso.
FAQ
Son adecuados los paneles honeycomb para plataformas ópticas?
Sí. Son adecuados para plataformas grandes, ligeras y sensibles a vibración, pero insertos, agujeros y planitud deben planificarse cuidadosamente.
Cuándo conviene usar una placa maciza de aluminio?
Suele ser adecuada para placas ópticas pequeñas o medianas, bases de instrumento, adaptadores y estructuras con muchas matrices de agujeros.
Por qué importa la planitud en plataformas ópticas?
La planitud afecta la postura de soportes, guías, portaalentes y módulos ópticos, influyendo en el tiempo de alineación y estabilidad óptica.
Se pueden añadir muchos agujeros CNC directamente a un panel honeycomb?
No sin revisión. Hay que revisar núcleo, piel, insertos y marco para evitar pérdida de resistencia local.
OEMach puede mecanizar estructuras de plataformas ópticas?
Sí. OEMach apoya placas de plataforma, bases de aluminio, estructuras con insertos y placas de montaje de precisión en lote pequeño.
