Mecanizado CNC de piezas para instrumentos quirúrgicos mínimamente invasivos

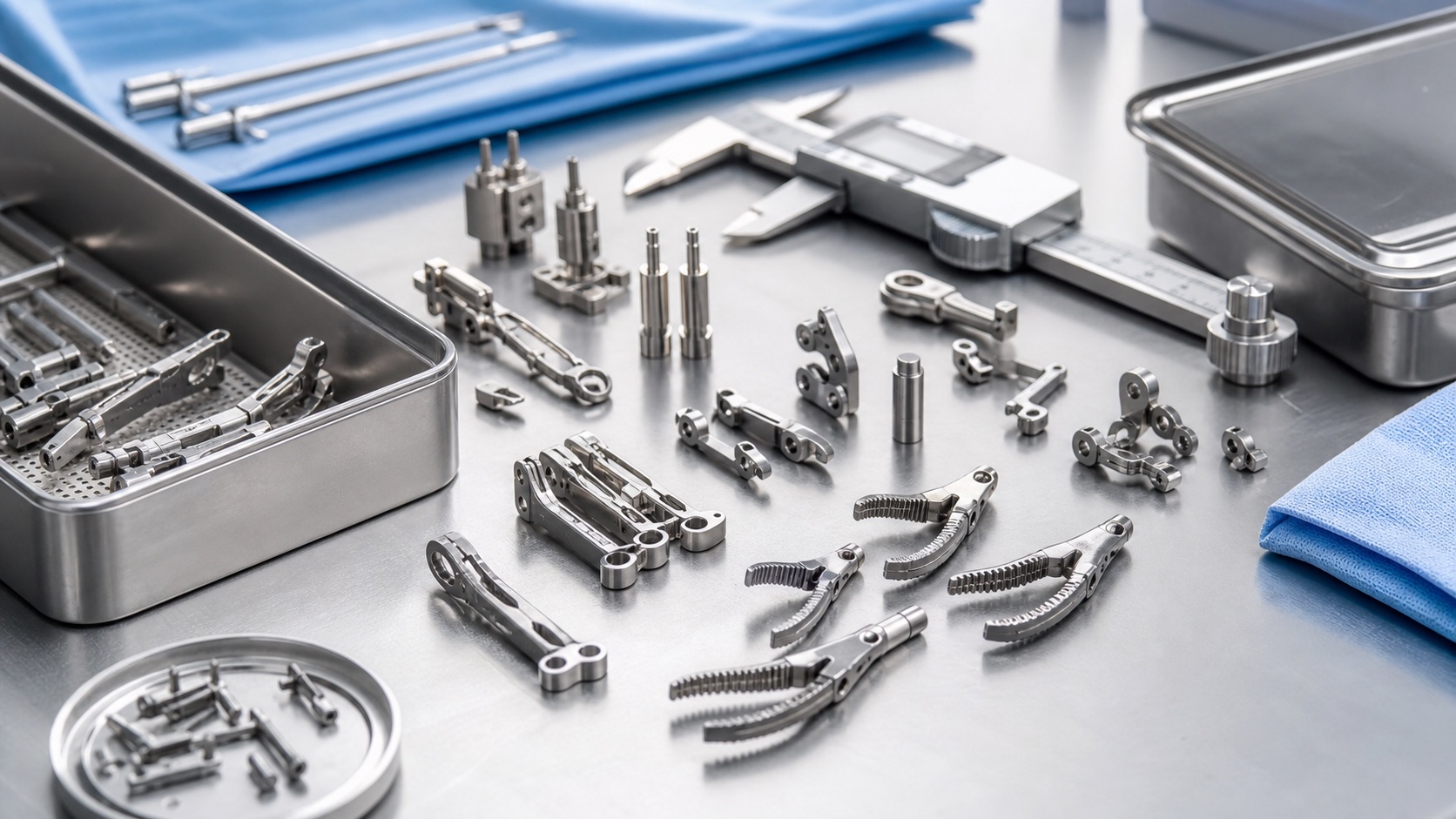

Los instrumentos quirúrgicos mínimamente invasivos utilizan pequeños conjuntos mecánicos para transmitir movimiento a través de un eje largo y estrecho. El extremo de trabajo puede parecer sencillo, pero las piezas que hacen posible ese movimiento son exigentes: mordazas articuladas, pasadores, soportes tipo horquilla, enlaces de tracción, bujes y topes deben moverse con suavidad y mantener una alineación repetible. Normalmente se fabrican en acero inoxidable o titanio por su resistencia a la corrosión, estabilidad y comportamiento después de limpieza o esterilización. El mecanizado CNC permite controlar agujeros pequeños, brazos delgados, cavidades, ranuras y geometrías curvas. El reto está en sujetar la pieza sin deformarla, eliminar rebabas que puedan afectar el movimiento y proteger las superficies durante inspección y embalaje.
Requisitos funcionales y características críticas
En pinzas, fórceps, herramientas de biopsia e instrumentos endoscópicos similares, el extremo articulado debe abrir y cerrar sin juego lateral ni contacto áspero. Los agujeros de bisagra requieren posición y redondez constantes. Las orejas de horquilla necesitan paralelismo y control de espesor. Las caras dentadas de la mordaza deben tener bordes limpios. Las ranuras de enlace y cavidades de alivio deben ajustar sin bloqueo. El plano debe identificar superficies funcionales, bordes con rotura controlada y zonas cosméticas que deben protegerse.
Selección de material
El acero inoxidable 316L se utiliza con frecuencia en piezas reutilizables de instrumentos quirúrgicos por su resistencia a la corrosión, tenacidad y posibilidad de pasivado o pulido. El titanio es útil cuando se busca menor peso o alta relación resistencia-peso, pero exige control térmico y herramientas adecuadas. Algunas cubiertas o piezas no críticas pueden usar PEEK u otros plásticos técnicos. Cada material cambia el proceso: el inoxidable requiere rigidez y herramientas afiladas; el titanio requiere temperatura controlada; los plásticos necesitan sujeción cuidadosa para evitar tensión residual.
Plan de proceso y sujeción

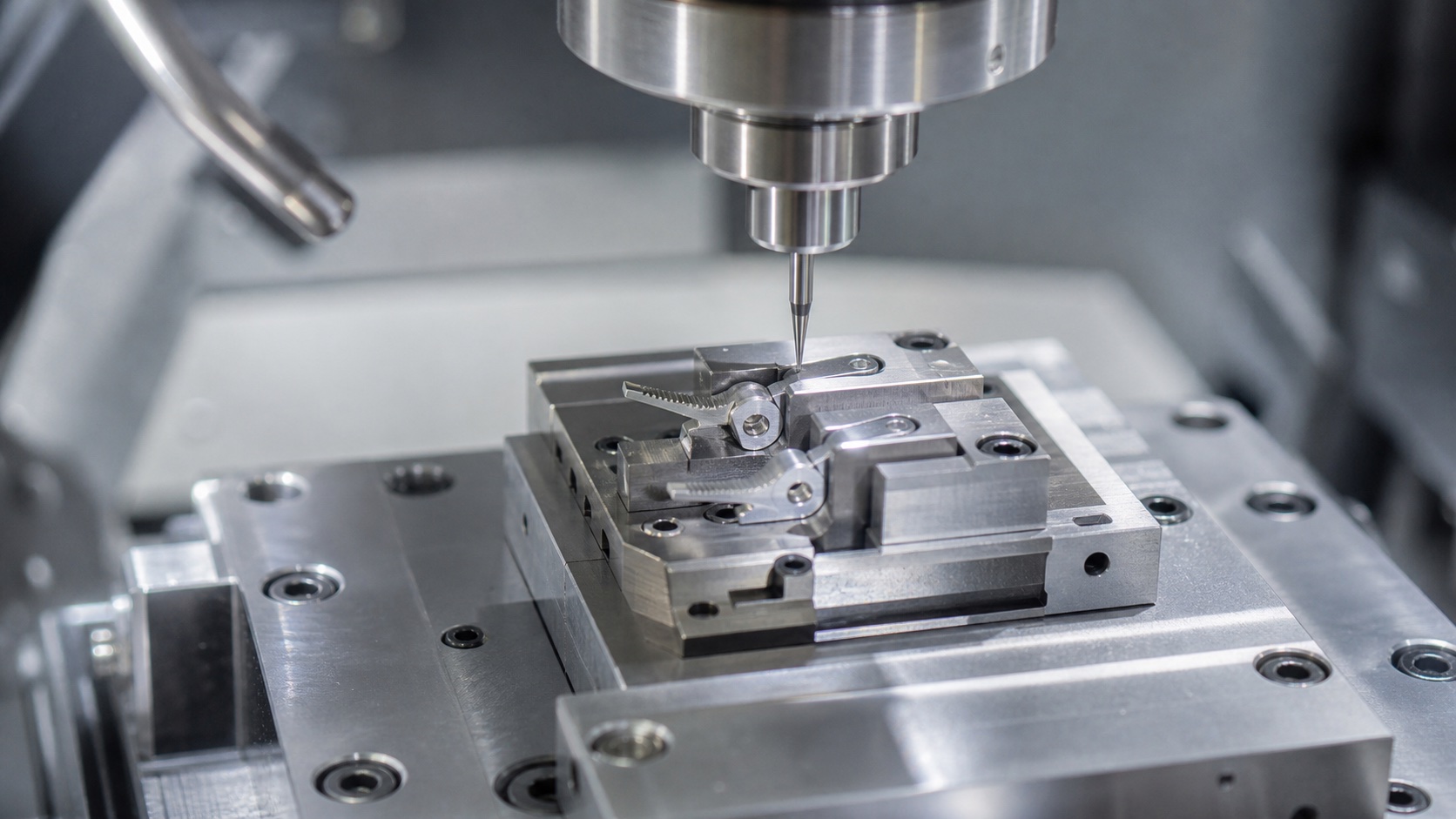

El proceso comienza con revisión del modelo 3D, plano 2D, tolerancias y conjunto de montaje. El desbaste elimina material dejando sobrematerial para acabado. El semiacabado estabiliza brazos y paredes finas. El acabado controla agujeros de bisagra, perfiles de mordaza, caras de referencia y anchura de ranuras. Para piezas con dos orejas, suelen emplearse mordazas blandas o nidos de fijación para evitar flexión. El mecanizado de cinco ejes reduce cambios de preparación y mejora el acceso a caras inclinadas o zonas curvas.
Control de rebabas, acabado y limpieza
El control de rebabas es esencial. Una pequeña rebaba en un agujero de bisagra puede cambiar la sensación del conjunto, y un borde elevado en un diente puede dañar una pieza acoplada. Se recomienda planificar chaflanes CNC, herramientas de microdesbarbado, acabado manual controlado e inspección con aumento. El acabado superficial debe vincularse a la función: superficies deslizantes y agujeros pueden necesitar mejor rugosidad, mientras que cavidades ocultas pueden aceptar textura mecanizada estándar. La limpieza elimina virutas, aceite y residuos antes de pasivado o embalaje.
Inspección y entrega

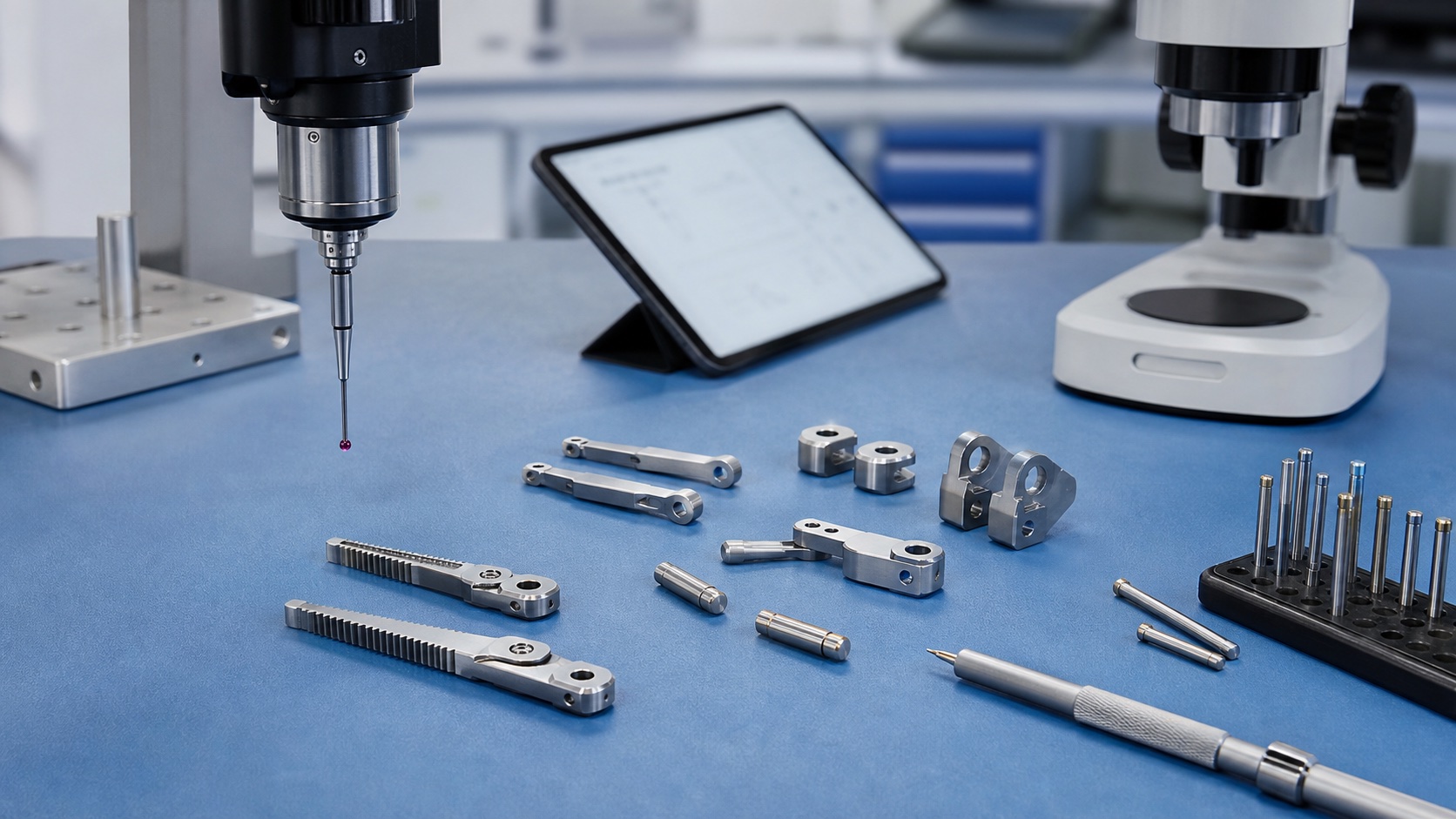

La inspección debe centrarse en geometría de montaje: diámetro y coaxialidad de agujeros, separación de orejas, anchura de ranuras, perfil de mordaza, planitud de caras y bordes sin rebaba. CMM, medición óptica, pasadores calibrados y microscopio suelen combinarse. En prototipos y series pequeñas, la inspección de primera pieza confirma el plan de referencias antes de completar la cantidad total. El embalaje limpio con piezas separadas, pasadores y conjuntos emparejados reduce daños y facilita la inspección de entrada.
FAQ
¿Qué información se necesita para cotizar estas piezas?
Se recomienda modelo 3D, plano 2D, material, tolerancias, acabado superficial, cantidad e información del conjunto acoplado.
¿Por qué son críticos los agujeros de bisagra?
Controlan alineación, sensación de giro y juego lateral, por lo que deben verificarse diámetro, posición, redondez y coaxialidad.
¿Puede mecanizarse acero 316L para instrumentos médicos?
Sí. El 316L es habitual en piezas reutilizables, con herramientas, refrigeración, desbarbado y pasivado adecuados.
¿Cómo se controlan rebabas en dientes pequeños?
Con dirección de trayectoria, microchaflanes, herramientas afiladas, acabado manual controlado e inspección con aumento.
¿Siempre hace falta mecanizado de cinco ejes?
No siempre, pero ayuda a reducir preparaciones y acceder a mordazas inclinadas, cavidades curvas y caras funcionales pequeñas.
¿Se pueden embalar como conjuntos emparejados?
Sí. Soportes, enlaces y pasadores pueden limpiarse y embalarse como conjuntos cuando el ajuste de montaje es importante.
