La diferencia esencial entre el mecanizado CNC de 3 ejes y de 5 ejes no es solo el número de ejes. Es la capacidad de controlar el angulo de la herramienta, alcanzar características desde más direcciones y mantener más superficies dentro de una misma referencia.
Una máquina de 3 ejes se mueve en X, Y y Z. Para placas planas, soportes y cavidades simples suele ser suficiente. Cuando la pieza tiene agujeros laterales, caras inclinadas, cavidades profundas o características repartidas en varias caras, girar y volver a amarrar puede acumular error.
Una ruta de 5 ejes puede inclinar la herramienta o la pieza, acortar el voladizo de herramienta, reducir amarres secundarios y proteger la consistencia de referencia. OEMach normalmente compara opciones de 3 ejes, 4 ejes, 5 ejes y utillaje antes de recomendar el proceso.
Mecanizado CNC de 3 ejes vs 5 ejes
| Factor | CNC de 3 ejes | CNC de 5 ejes | Senal de decision |
|---|---|---|---|
| Movimiento | Movimiento lineal X/Y/Z | Ejes lineales más ejes rotativos o inclinables | Más direcciones de características aumentan el valor de 5 ejes |
| Numero de amarres | Las piezas complejas suelen requerir varios volteos | Más caras pueden completarse en un solo amarre | Alta consistencia de referencia favorece 5 ejes |
| Acceso de herramienta | Cavidades profundas pueden exigir herramientas largas | Herramientas más cortas llegan con mejores ángulos | Vibracion, marcas y mucho voladizo piden revisión de 5 ejes |
| Logica de coste | Menor tarifa horaria, pero utillajes y cambios pueden sumar coste | Mayor tarifa horaria, pero menos transferencias y retrabajo | Comparar coste total de proceso, no solo tarifa de máquina |
| Piezas tipicas | Placas, carcasas simples, soportes estandar | Carcasas de articulacion robotica, soportes ópticos, impulsores y utiles medicos complejos | Geometria compleja requiere revisión de proceso |
Qué piezas deben evaluarse para 5 ejes?

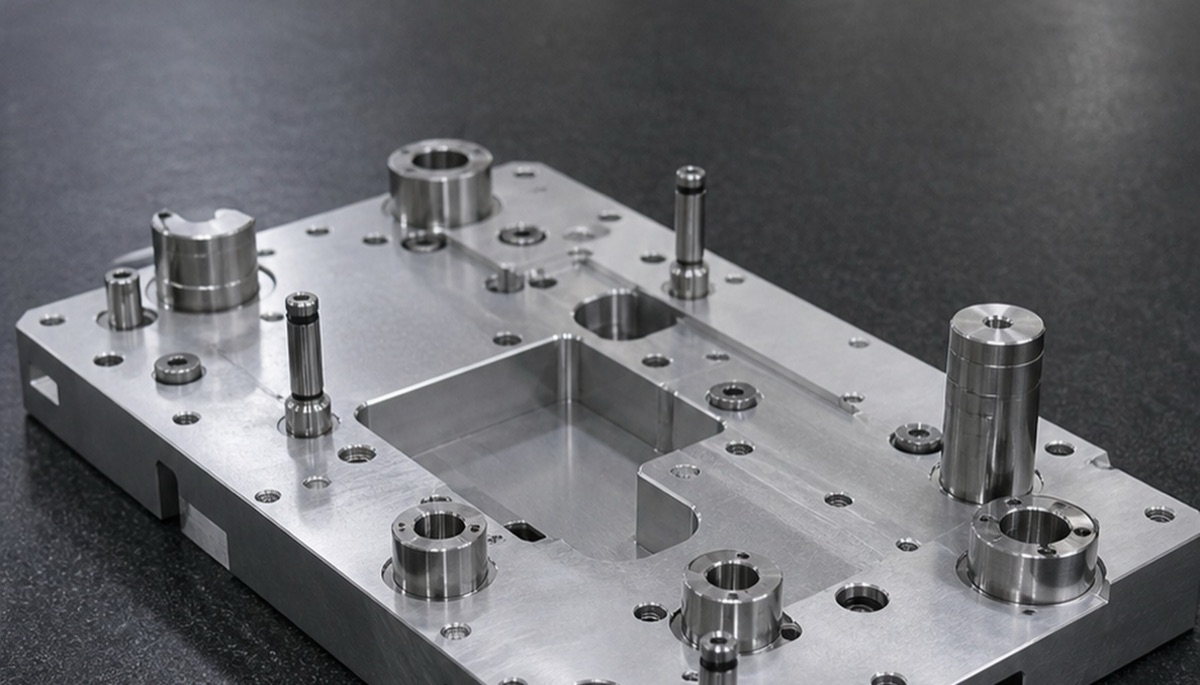

Las carcasas de articulaciones roboticas son un ejemplo tipico. Alojamientos de rodamiento, agujeros de montaje, asientos de motor y caras de localizacion pueden estar en distintas caras de una misma pieza. Si cada cara se mecaniza tras un nuevo amarre, el error acumulado de posición puede ser el verdadero riesgo.
Los soportes de instrumentos ópticos tambien son frecuentes. Asientos inclinados, ventanas de aligeramiento, pasadores y caras relacionadas con lentes suelen necesitar una logica de referencia unica. Una ruta de 5 ejes puede reducir cambios de utillaje y aclarar la cadena de referencias ópticas.

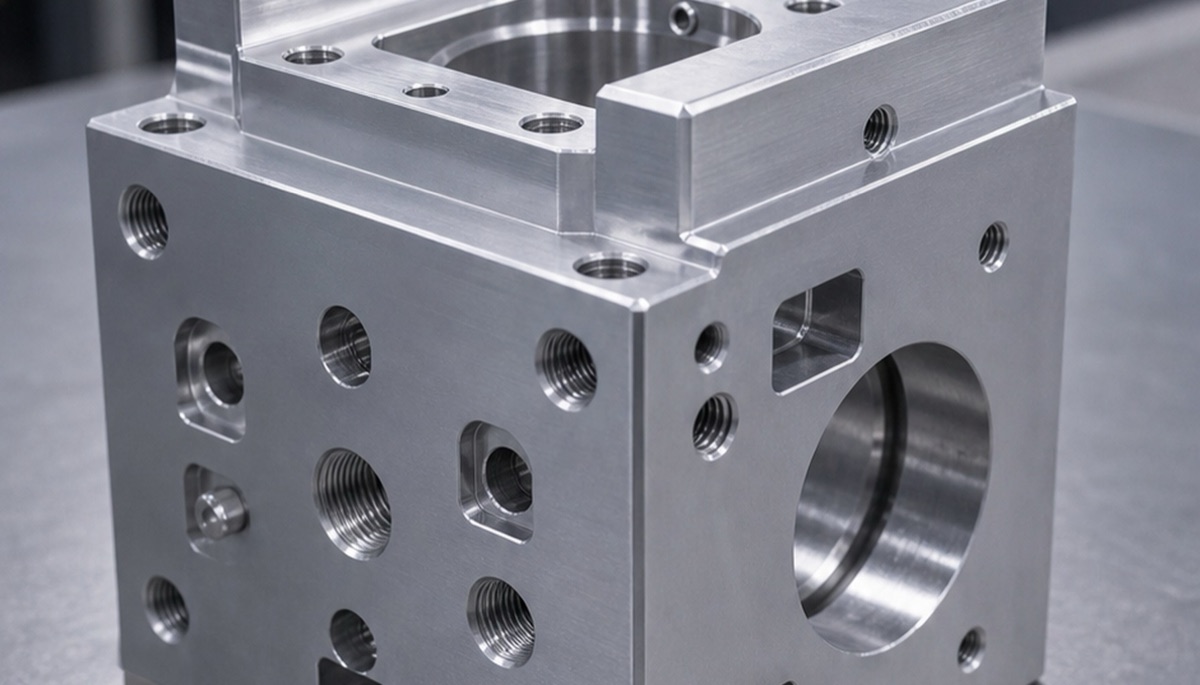

Las piezas de pared delgada con cavidades profundas tambien deben revisarse. Inclinar la herramienta permite usar fresas más cortas y mejores ángulos de contacto, reduciendo vibracion, marcas y deformacion de paredes.
Cuando 3 ejes sigue siendo mejor
El mecanizado de 5 ejes no es automaticamente mejor. Placas de montaje planas, carcasas regulares, soportes simples y patrones de agujeros en una sola dirección suelen ser más economicos en máquinas de 3 ejes con utillajes estables.
La pregunta correcta no es si el proveedor tiene una máquina de 5 ejes. La pregunta es si los 5 ejes reducen transferencia de amarres, probabilidad de retrabajo, tiempo de validación o mejoran la inspección de esta pieza concreta.
En prototipos y lotes pequeños, una ruta mixta suele ser practica: desbaste en 3 ejes, preparacion de referencias y acabado de 5 ejes para agujeros inclinados y caras criticas.
Por que importa la postura de herramienta
Las herramientas largas son flexibles. Cuando una cavidad profunda o pared vertical obliga a extender mucho la fresa, aumentan vibracion y marcas superficiales. El mecanizado de 5 ejes puede mantener la herramienta más corta al entrar desde mejor angulo.
La postura de herramienta tambien influye en la dirección de fuerza de corte. En paredes delgadas y bordes delicados, controlar el angulo puede reducir flexion y ayudar a mantener una superficie más limpia.
Aun asi, la precisión de 5 ejes depende de calibracion de máquina, medicion de herramienta, rigidez de amarre, programación e inspección. Debe tratarse como una decision de proceso, no como una mejora magica de precisión.
Lista RFQ para ingenieros y compras
- Enviar archivos STEP y planos 2D con dimensiones criticas y GD&T.
- Marcar claramente alojamientos de rodamiento, pasadores, caras de sellado y referencias de montaje.
- Explicar que superficies son funcionales y cuales son solo holgura o apariencia.
- Pedir al proveedor comparar rutas de 3 ejes, utillaje y 5 ejes cuando la geometría sea compleja.
- Confirmar si la referencia final de inspección coincide con la referencia de montaje.
Malentendidos comunes
El primer malentendido es creer que 5 ejes siempre significa más precisión. Suele mejorar la continuidad de referencia, pero la tolerancia final depende de todo el proceso.
El segundo es pensar que toda pieza de aspecto complejo debe usar 5 ejes. Algunas se resuelven con utillaje indexado, 4 ejes o proceso dividido a menor coste total.
El tercero es comparar solo tarifas horarias. Numero de amarres, diseño de utillaje, riesgo de retrabajo e inspección cambian el coste real.
Resumen
Use mecanizado CNC de 5 ejes cuando el angulo de herramienta, menos amarres y consistencia de referencia resuelvan un problema real de ingeniería. Use 3 ejes cuando la geometría sea suficientemente simple para mantenerse estable y económica. Un proveedor fiable debe explicar la ruta de proceso, no solo listar máquinas.
FAQ
El CNC de 5 ejes siempre es más preciso que el de 3 ejes?
No. Puede reducir error de amarre y mejorar acceso, pero la precisión final depende de máquina, utillaje, herramientas, programación e inspección.
Qué piezas suelen necesitar mecanizado de 5 ejes?
Piezas con agujeros inclinados, características en varias caras, cavidades profundas, superficies curvas complejas o referencias estrictas son candidatas comunes.
Por que el mecanizado de 5 ejes es más caro?
La máquina, programación, preparacion y validación cuestan más, pero en piezas complejas puede reducir coste total al evitar retrabajos y utillajes extra.
El CNC de 3 ejes puede hacer agujeros inclinados?
Si, con utillajes angulares o varios amarres. El riesgo es la transferencia de referencia y el error acumulado en sistemas de agujeros complejos.
OEMach puede evaluar rutas de 3 y 5 ejes?
Sí. OEMach puede revisar planos, modelos y necesidades de montaje para comparar rutas de 3 ejes, 4 ejes, 5 ejes y procesos combinados.
