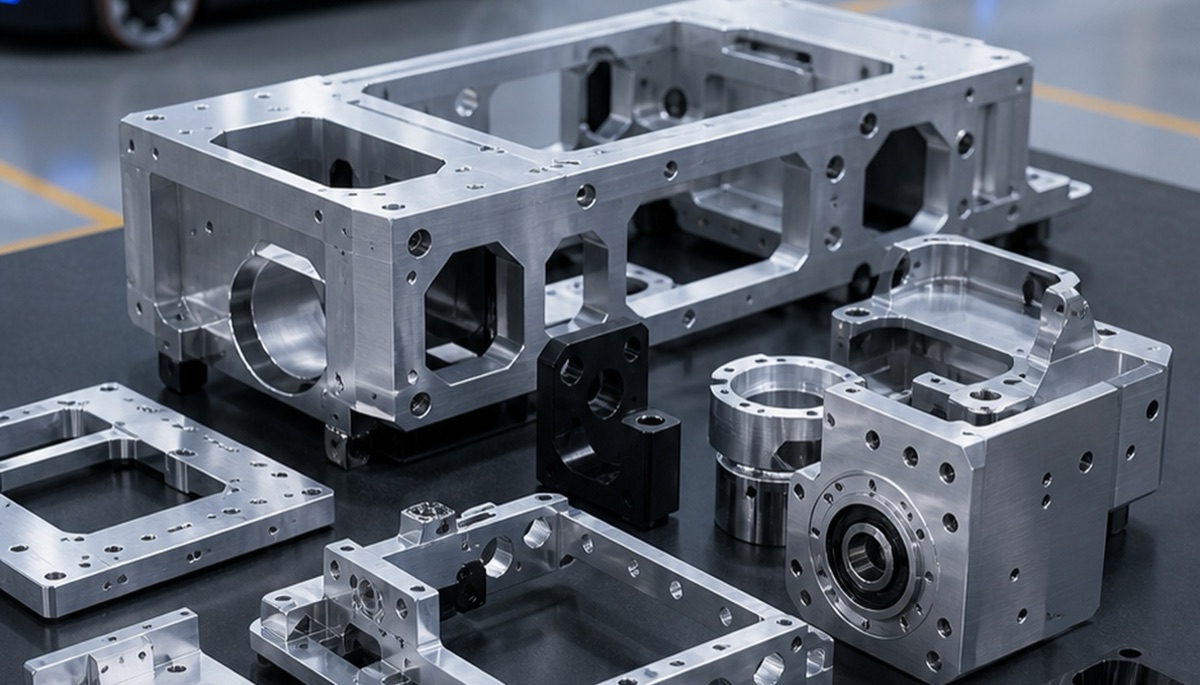

Las piezas de precisión a medida no deben cotizarse preguntando solo si el CNC puede hacerlas. Un inicio más seguro es separar la pieza por función: caras de localizacion, agujeros guia, ajustes de rodamiento, perfiles de holgura, zonas endurecidas y superficies esteticas no necesitan el mismo proceso.
El mecanizado CNC es eficiente para la forma principal, cavidades, escalones, agujeros y roscas. El rectificado es mejor para alta planitud, alto paralelismo, acabado fino y caras de referencia endurecidas. La EDM por hilo sirve para ranuras estrechas, esquinas internas agudas, materiales de alta dureza y perfiles 2D precisos.
OEMach revisa función, estado del material, tratamiento térmico, tratamiento superficial e inspección antes de elegir una ruta solo CNC o un proceso combinado de CNC, rectificado y EDM por hilo.
Como trabajan juntos CNC, rectificado y EDM por hilo
| Proceso | Adecuado para | Valor de precisión | No ideal para |
|---|---|---|---|
| Mecanizado CNC | Forma principal, cavidades, escalones, agujeros, roscas y caras de montaje regulares | Retirada rápida de material y geometría 3D flexible | Planitud muy alta despues de temple o caras de referencia ultrafinas |
| Rectificado plano o cilindrico | Referencias, asientos de guia, caras de separador, superficies endurecidas precisas | Mejora planitud, paralelismo, espesor y acabado superficial | Gran retirada de material o formas 3D complejas |
| EDM por hilo | Ranuras estrechas, esquinas internas agudas, acero endurecido, perfiles 2D precisos | Corte estable y baja fuerza de corte en materiales duros | Desbaste rapido o superficies 3D libres |
| Proceso combinado | Utillajes, insertos, componentes roboticos, piezas de acero precisas y mecanismos a medida | Equilibra velocidad de conformado con control final de zonas criticas | Requisitos poco claros pueden añadir coste innecesario |
Empezar por la función, no por la máquina
Una pieza a medida puede contener varios niveles de precisión. Una cara de montaje controla el ensamble, un alojamiento de rodamiento controla movimiento, una ranura puede ser solo holgura y un contorno exterior puede ser estetico. Tratar todo con la misma tolerancia y proceso aumenta coste o riesgo.
La ruta debe identificar que características se cortan primero, que superficies conservan sobrematerial para acabado y que referencias deben sobrevivir a tratamiento térmico o recubrimiento.

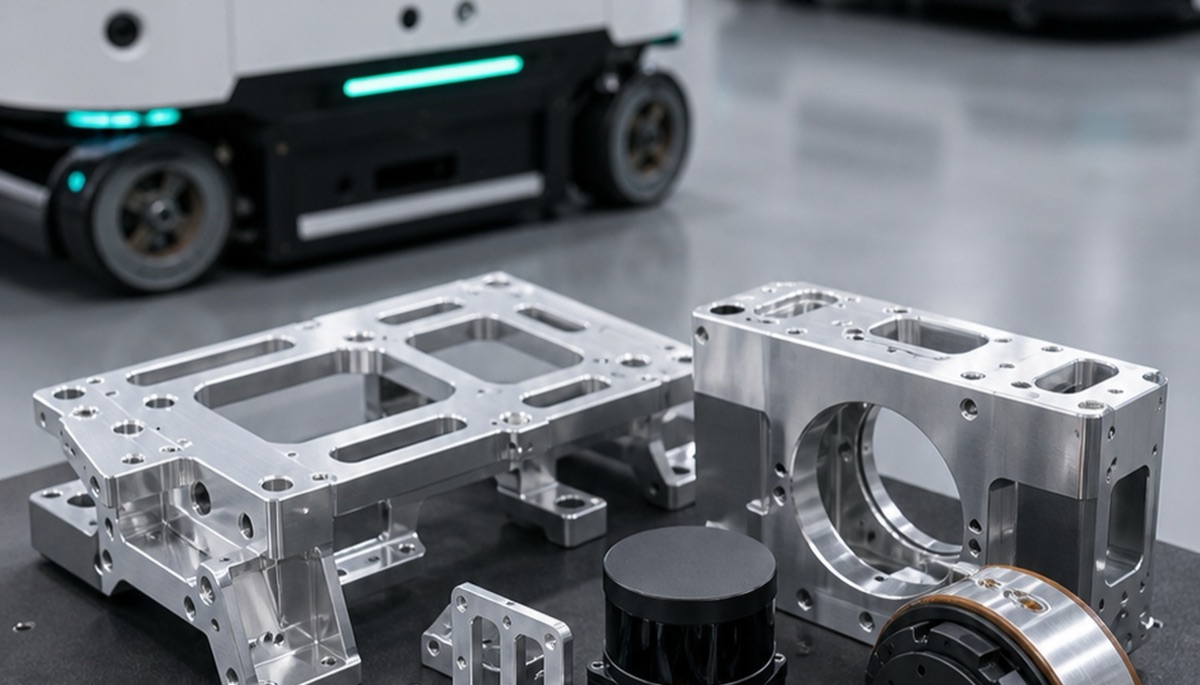

En lotes pequeños, esta revisión inicial importa aun más porque hay poco margen para corregir por prueba y error despues del primer lote.
Una ruta estable para muchas piezas precisas
Una ruta comun es desbastar la forma principal por CNC, dejar sobrematerial en caras criticas, realizar tratamiento térmico si hace falta, rectificar referencias o caras de contacto y usar EDM por hilo para ranuras estrechas, perfiles agudos o contornos endurecidos.
Este orden ayuda a evitar fallos como deformacion por tratamiento despues de dimensionado final, sobrematerial insuficiente para rectificar, dificultad de amarre en EDM o perdida temprana de la referencia en CNC.
La secuencia exacta depende de material, dureza, geometría, tratamiento superficial e inspección. Una buena cotización debe explicar esta ruta, no solo dar precio.
Cuando la EDM por hilo aporta valor real
La EDM por hilo no es solo un recurso cuando el fresado es imposible. Puede ser mejor para ranuras muy estrechas, radios internos pequeños, perfiles de acero endurecido y características delgadas donde la fuerza de corte doblaria la pieza.
Tambien ayuda cuando un perfil 2D preciso debe mantenerse despues del tratamiento térmico. En lugar de mecanizar a medida final antes de endurecer y esperar poca deformacion, el perfil puede cortarse despues de alcanzar la dureza final.
Los disenadores deben confirmar agujeros de entrada de hilo, zona de amarre, acabado requerido y si la cara cortada sera funcional.
Lista RFQ
- Proporcionar modelos 3D y planos 2D con tolerancias criticas y GD&T.
- Marcar caras funcionales, ajustes de rodamiento, asientos de guia, agujeros de referencia e inspección.
- Indicar aleación, estado de tratamiento térmico, espesor de recubrimiento y condicion final de aceptacion.
- Preguntar que características se mecanizaran por CNC, rectificado o EDM por hilo.

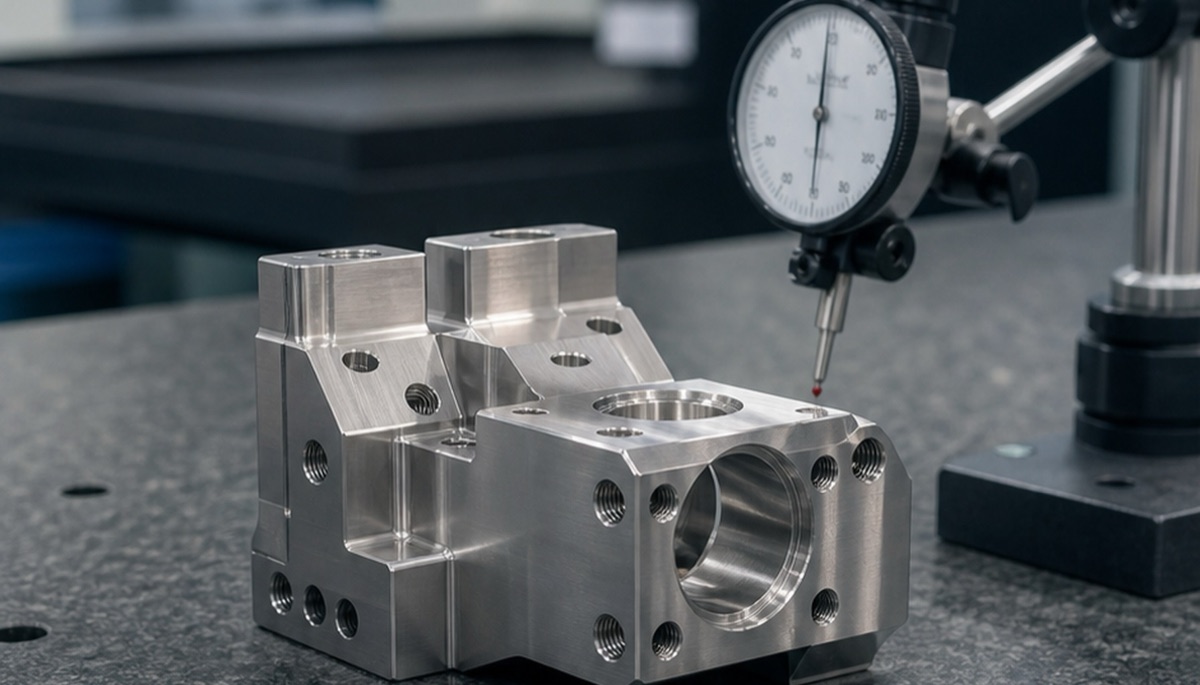

- Confirmar si la primera pieza incluira planitud, paralelismo, posición de agujeros y rugosidad.
Errores comunes
El primer error es tratar el CNC como universal. CNC es eficiente, pero no siempre es el mejor proceso final para caras endurecidas de precisión o planitud muy alta.
El segundo es abusar del rectificado. Debe aplicarse a superficies funcionales, no a toda cara estetica.
El tercero es mirar solo el tamano del perfil EDM. Entrada de hilo, trayectoria, amarre, capa recocida e inspección final tambien afectan el resultado.
Resumen
La combinacion correcta para piezas de precisión a medida depende de función, material, tratamiento térmico e inspección. CNC crea la estructura, rectificado estabiliza caras de referencia precisas y EDM por hilo resuelve perfiles estrechos o duros. Una planificacion clara evita coste, retrabajo y retrasos.
FAQ
Por que las piezas de precisión a medida necesitan procesos combinados?
Porque cada caracteristica tiene requisitos distintos de tolerancia, material y superficie. Combinar procesos equilibra eficiencia, coste y estabilidad de zonas criticas.
El CNC puede reemplazar el rectificado?
En muchas caras de montaje estandar, si. Para alta planitud, alto paralelismo o caras precisas endurecidas, el rectificado suele seguir siendo necesario.
Cuando conviene usar EDM por hilo?
Para ranuras estrechas, esquinas internas agudas, materiales endurecidos, características delgadas o perfiles 2D precisos difíciles de fresar.
Qué información debe incluir la RFQ?
Enviar STEP, planos 2D, estado del material, tratamiento térmico, superficie, cantidad, tolerancias criticas e inspección requerida.
OEMach puede evaluar una ruta combinada?
Sí. OEMach puede revisar mecanizado CNC, rectificado, EDM por hilo y posprocesos segun planos y requisitos funcionales.
