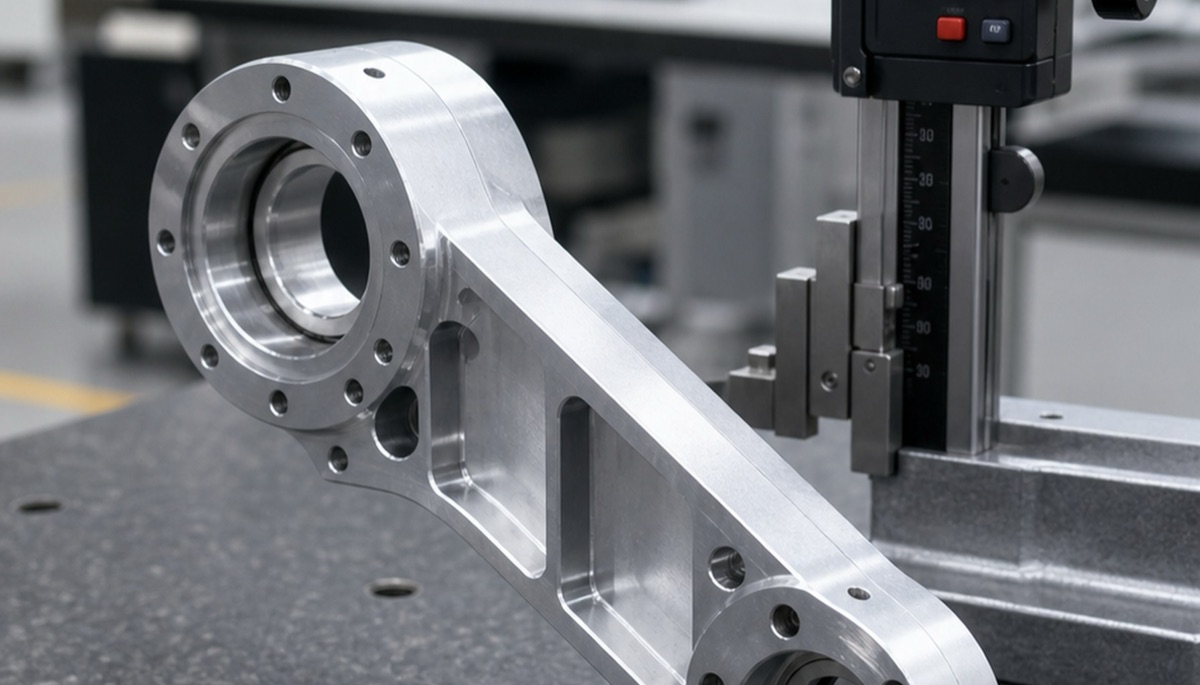

Después de que falla un prototipo de pieza robótica, la primera pregunta menos útil es si fue culpa de la fábrica o del diseño. Una revisión más útil separa toda la cadena: definición del plano, material, proceso de mecanizado, base de inspección y validación de montaje.
Una pieza puede pasar la verificación dimensional y aun así fallar en montaje. Un plano puede omitir GD&T aunque el montaje requiera alineación entre alojamiento y cara. Una nota de material puede decir aluminio sin especificar temple. Un proveedor puede mecanizar a medida sin advertir el riesgo de pared delgada.
OEMach usa notas de revisión de plano, sugerencias de proceso, registros de material, primera inspección y feedback de montaje como base para analizar fallos de prototipo.
Cómo dividir responsabilidades tras un fallo de prototipo robótico

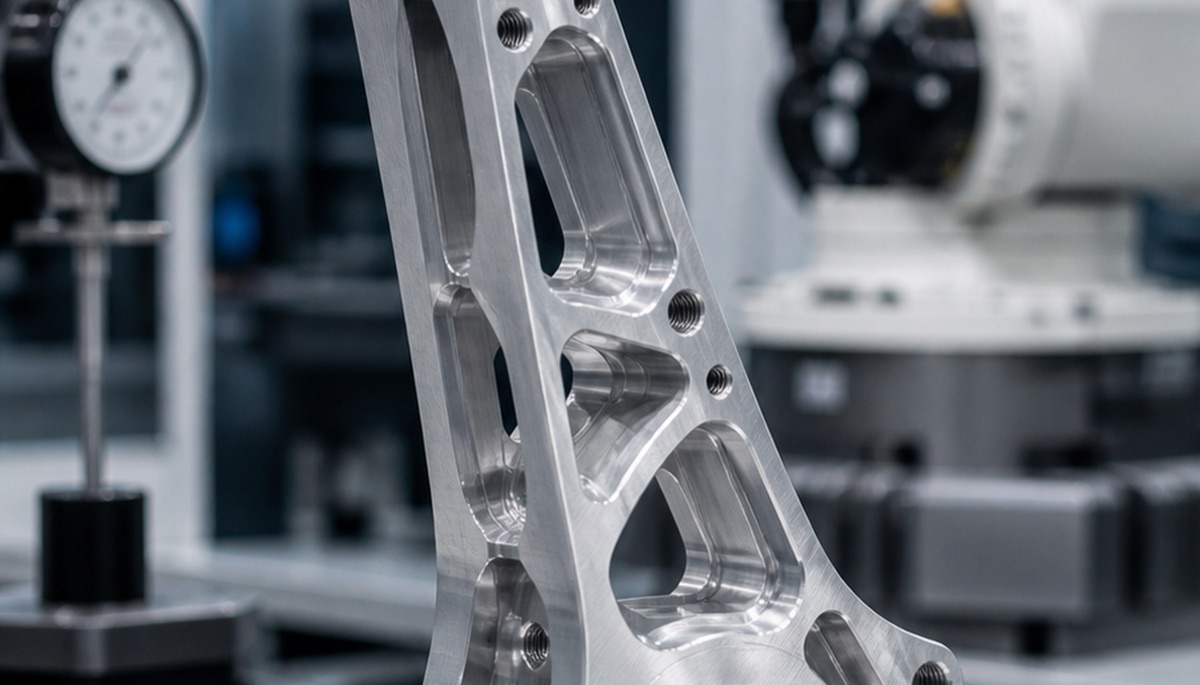

| Origen | Síntoma típico | Evidencia principal | Acción de revisión |
|---|---|---|---|
| Definición incompleta del plano | Las dimensiones pasan, pero la pieza no monta o la referencia no está clara | Falta GD&T, referencia de montaje o notas de superficie funcional | Añadir plano 2D, sistema de tolerancias y relación de montaje |
| Material no adecuado | Baja resistencia, deformación o acabado superficial inestable | Grado, temple o tratamiento térmico poco claros | Confirmar estado del material, carga y necesidades de postratamiento |
| Proceso de mecanizado inestable | Deformación de pared delgada, deriva de agujeros o rugosidad fuera de objetivo | Sin revisión DFM, amarre poco claro o ruta de proceso ausente | Pedir ruta de proceso y registros de primera pieza |
| Base de inspección diferente | El proveedor aprueba, pero el montaje del cliente falla | Diferentes referencias, útiles, ambiente o método | Unificar referencia de inspección y método de aceptación |
| Cambio en validación de montaje | La pieza individual pasa, pero el equipo interfiere o genera ruido | Iteración de diseño o cambio de pieza vecina no sincronizado | Controlar versión y cerrar el ciclo de feedback de montaje |
Cuándo es responsable el proveedor de mecanizado
Si el plano, material, cantidad y criterio de aceptación estaban claros, pero el proveedor no cumplió dimensiones, GD&T, acabado o requisitos documentados, la responsabilidad suele inclinarse hacia la ejecución de mecanizado.
La evidencia debe incluir informe de primera pieza, datos CMM, certificados de material, registros de versión de mecanizado, registros de tratamiento superficial y comunicaciones de anomalías. Sin registros, ambas partes discuten desde la memoria.
Cuándo falta entrada de diseño

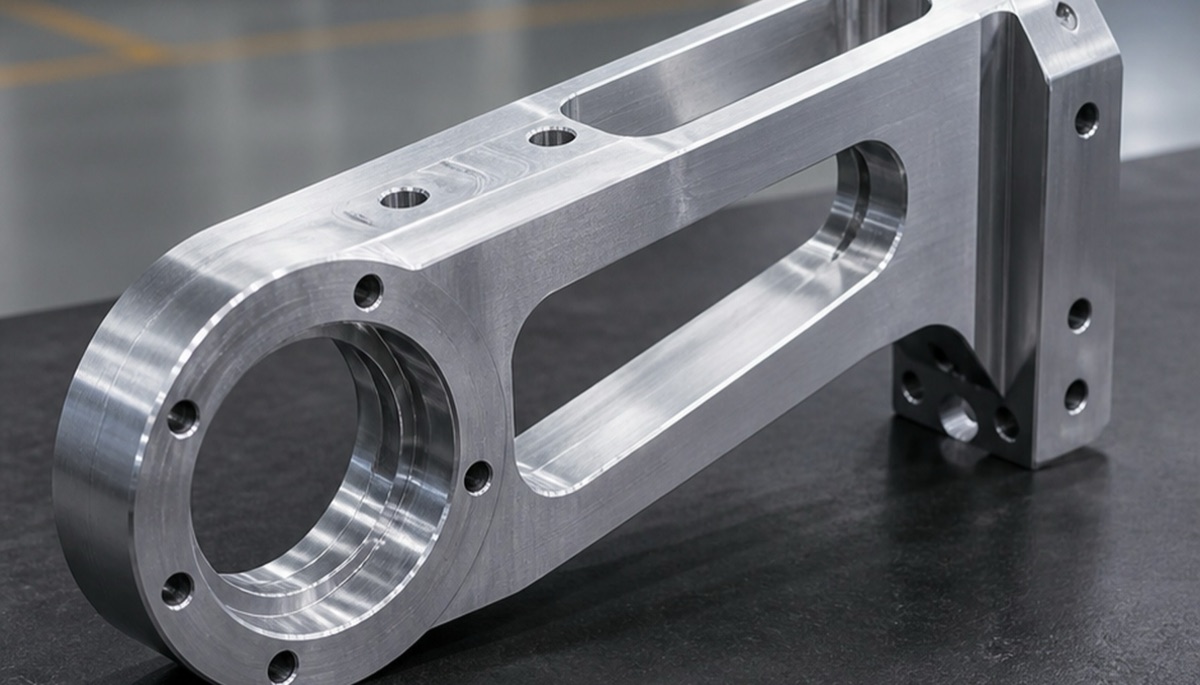

Algunos fallos parecen de mecanizado, pero empiezan por información de diseño incompleta. Ejemplos comunes son enviar solo modelo 3D, omitir tolerancias 2D críticas, no definir coaxialidad, perpendicularidad o planitud, o no explicar dirección de carga y método de localización.
El tratamiento superficial también genera disputas. Si espesor de capa, color, enmascarado y estado final de aceptación son vagos, la pieza puede estar bien mecanizada técnicamente y aun así no cumplir expectativas.
Crear una hoja de revisión de prototipo
Una hoja de revisión debe registrar versión de plano, lote de material, ruta de proceso, notas de utillaje, informe de inspección, registro de tratamiento superficial y feedback de montaje. El objetivo no es solo asignar culpa, sino evitar que la siguiente muestra falle por la misma razón.
En una revisión de soporte robótico, OEMach encontró que el fallo venía de una expresión de referencia inconsistente, no de una sola dimensión mala. Tras aclarar plano y ruta de proceso, la siguiente entrega de lote pequeño fue más estable.
Definir responsabilidades antes del muestreo
Antes de mecanizar, el cliente debe aportar función, versión de plano y criterios de aceptación. El proveedor debe aportar revisión DFM, planificación de proceso, feedback de riesgo, registros de ejecución y datos de inspección.
Para equipos de I+D, el mejor socio suele ser la fábrica que detecta riesgos temprano y conserva registros, no la que solo ofrece el precio más bajo.
Checklist para RFQ y revisión
- Enviar juntos el STEP más reciente y la versión controlada del plano 2D.
- Marcar caras funcionales, referencias de montaje, GD&T y método de inspección.
- Confirmar grado de material, temple, tratamiento térmico y estado superficial.
- Pedir notas de ruta cuando importen paredes delgadas, alojamientos ajustados o medidas tras tratamiento.
- Reunir primera inspección y feedback de montaje en un solo registro.
Errores comunes
El primer error es pensar que todo fallo de prototipo significa incapacidad del proveedor. Muchos fallos nacen de información faltante de plano, montaje o validación.
El segundo es revisar solo tamaño final sin confirmar referencia de medición. Referencias diferentes pueden dar conclusiones opuestas.
El tercero es un control débil de versiones. Las piezas robóticas iteran rápido, por lo que versiones de plano y mecanizado deben corresponder una a una.
Resumen
La responsabilidad de un fallo de prototipo robótico debe revisarse con evidencia, no con suposiciones. Separe definición del plano, material, proceso, inspección y validación de montaje, y actualice el siguiente plan de muestra desde esa revisión.
FAQ
¿Un fallo de prototipo siempre es culpa del proveedor?
No. Debe juzgarse según integridad del plano, material, registros de proceso, base de inspección y feedback de montaje.
¿Se puede prototipar una pieza robótica solo con modelo 3D?
Es posible cotizar preliminarmente, pero las piezas robóticas de precisión deberían incluir plano 2D y tolerancias críticas para evitar disputas.
¿El proveedor debe advertir riesgos de forma proactiva?
Un proveedor profesional debe señalar riesgos de pared delgada, material, tratamiento superficial y tolerancias críticas, conservando registros de comunicación.
¿Qué registros ayudan en la revisión?
Versión de plano, certificado de material, ruta de proceso, informe de primera pieza, tratamiento superficial y feedback de montaje son útiles.
¿OEMach puede ayudar a revisar causas de fallo?
Sí. OEMach puede revisar planos, muestras y datos de inspección para identificar causas probables y sugerir cambios de proceso.
