Un armazón de mano robótica con pared de 1 mm no se estabiliza solo apretando tolerancias o usando una trayectoria más fina. La baja rigidez hace que fuerza de amarre, fuerza de corte, calor de viruta y tratamiento superficial amplifiquen la deformación.
Una pieza puede medir bien en máquina y cambiar al soltarla. Posición de agujeros, planitud y contorno pueden variar cuando el útil deja de sostener la estructura delgada.
OEMach suele iniciar estos proyectos con una revisión DFM que marca paredes más delgadas, referencias de montaje, deformación permitida y método de inspección antes de elegir desbaste, semiacabado, acabado y desbarbado.
Puntos de control para armazones robóticos de pared de 1 mm
| Control | Riesgo principal | Sugerencia de proceso | Aceptación |
|---|---|---|---|
| Amarre | La pieza mide bien amarrada pero recupera forma al soltar | Usar mordazas blandas, útiles conformados, vacío auxiliar o apoyo local | Medir en estado libre, no solo amarrado |
| Secuencia de retirada | El corte de un solo lado causa alabeo | Retirada equilibrada, mecanizado por etapas y separación desbaste-acabado | Contorno, espesor y planitud juntos |
| Fuerza de corte | Vibración, desviación de herramienta y más rebabas | Herramientas pequeñas y afiladas, poca profundidad y varias pasadas | Rebabas, deformación de bordes y marcas |
| Protección de referencia | La primera operación daña caras de localización posteriores | Conservar referencias estables antes de cortar rasgos delgados | Relación entre agujeros y caras de montaje |
| Tratamiento superficial | Granallado o anodizado cambia tamaño y apariencia | Enmascarar agujeros clave si hace falta y revisar después | Espesor de capa, diámetro y estado de montaje |
Controlar deformación antes de perseguir tamaño
La dificultad principal de un armazón delgado no es si la herramienta llega al contorno. La pieza tiene baja rigidez, por lo que cada punto de apoyo y cada pasada pueden cambiar su geometría libre.
Antes de cotizar o programar, el plano debe aclarar espesor mínimo, agujeros funcionales, caras de montaje, deformación permitida y método de inspección. Sin esto, las notas de alta precisión pueden aplicarse a superficies que no controlan montaje.
Por qué una pared de 1 mm necesita zonas funcionales
Una estructura de pared de 1 mm no debe usar el mismo nivel de precisión en todo el plano. Contornos de apariencia pueden relajarse, mientras agujeros de localización, escalones de referencia y caras de montaje necesitan control dimensional y geométrico más claro.
OEMach divide la pieza en superficies de referencia y montaje, áreas relacionadas con carga o movimiento, y zonas de aligeramiento o apariencia. Las dos primeras reciben tolerancias y referencias de inspección más claras. La última se optimiza para peso, rebabas y mecanizado práctico.

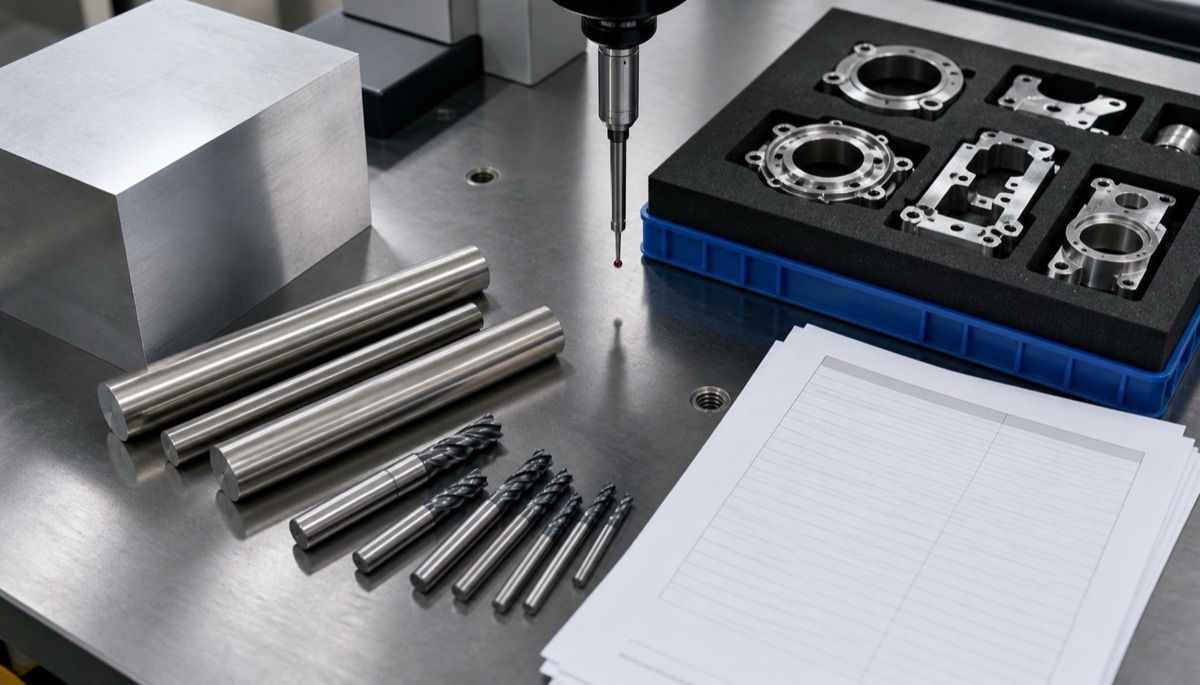

Ruta de mecanizado recomendada
El desbaste retira gran sobrematerial dejando margen seguro alrededor de paredes críticas. Así la tensión se libera antes de llegar a dimensiones finales.
El semiacabado establece un sistema de referencia y revisa relación entre agujeros, caras de montaje y contorno. En el acabado de pared delgada se reduce la fuerza por pasada, se evita gran voladizo de herramienta y se controla el calor local.
Desbarbado y limpieza deben gestionarse como pasos propios. Un borde de 1 mm puede dañarse por un chaflán demasiado grande o por rebabas dentro de la holgura de montaje.

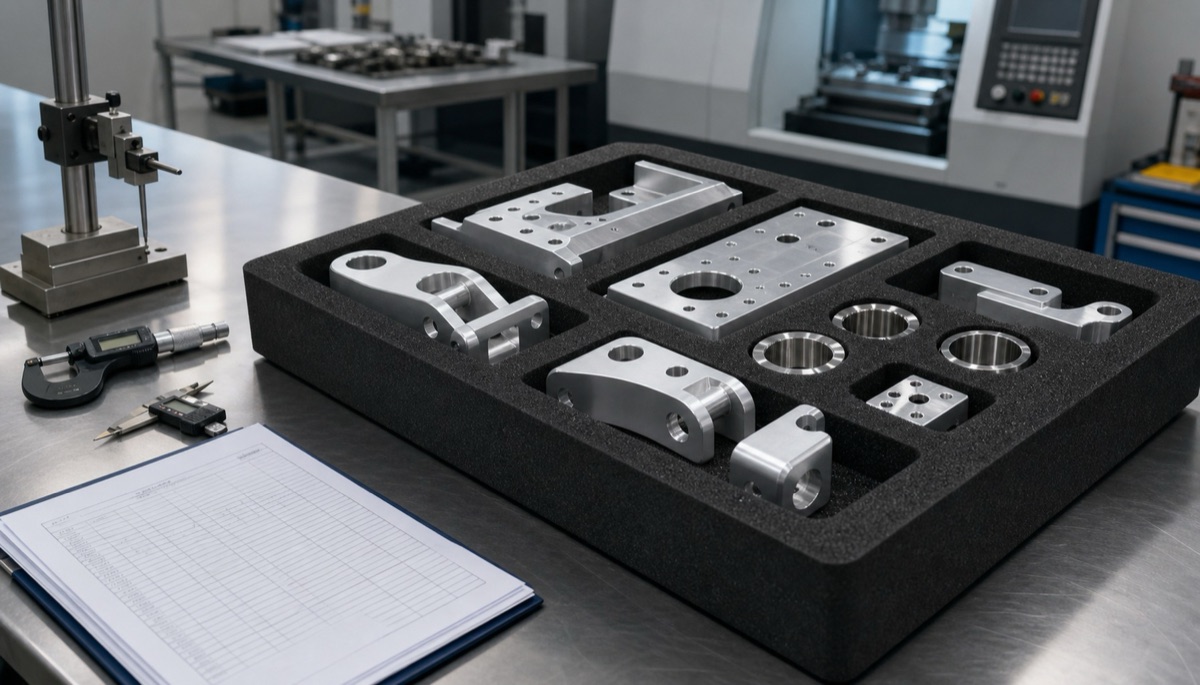

Revisar la pieza después de soltar
En componentes robóticos delgados, el estado amarrado puede engañar. Hace falta revisar en estado libre dimensiones clave, planitud, posición de agujeros y referencias de montaje.
Si el cliente tiene marco, pasador o calibre simulado, usarlo en la primera pieza ayuda a saber si la pieza solo cumple dimensión o realmente está lista para montar.
Cómo compras puede reducir riesgo
Una buena RFQ debe incluir modelo 3D, tolerancias críticas 2D, notas de espesor, croquis de montaje, tratamiento superficial y método de verificación inicial.
En prototipos y lotes pequeños, un proveedor capaz de revisar riesgos de pared delgada, concepto de útil y registros de medición es más útil que uno que solo cotiza por precisión nominal de máquina.
Errores comunes
El primer error es tratar un armazón de 1 mm como chapa o placa normal. Una mano robótica tiene agujeros, ranuras, escalones y referencias que crean rutas de deformación más complejas.
El segundo es especificar solo tolerancia dimensional e ignorar planitud, perpendicularidad y referencias de posición de agujeros. El tercero es subestimar el desbarbado, donde un chaflán excesivo o rebaba residual puede cambiar la holgura de movimiento.
Resumen
La clave del armazón de mano robótica es controlar amarre, retirada de material y deriva de referencias antes de confiar en dimensiones finales. Cuando el equipo de diseño aporta espesor, caras de montaje, deformación admisible e inspección, el proveedor puede convertir una muestra mecanizable en una pieza repetible de lote pequeño.
FAQ
Una pieza robótica de pared de 1 mm puede mantener ±0.005 mm?
Algunas características críticas pueden acercarse a alta precisión con amarre e inspección estables, pero no conviene exigir ±0.005 mm en todo el plano.
Por qué cambia la medida después de soltar una pieza delgada?
Las fuerzas de amarre y corte deforman elásticamente estructuras de baja rigidez. Al soltar, la pieza recupera forma y cambia dimensión o relación geométrica.
Qué materiales sirven para armazones de mano robótica?
Opciones comunes son 6061, 7075 y acero inoxidable. Depende de peso, resistencia, tratamiento superficial y montaje.
Por qué varían tanto las cotizaciones de paredes delgadas?
La diferencia suele venir de útil, preparación, herramientas, desbarbado, inspección y riesgo de tratamiento superficial, no solo del material.
OEMach puede apoyar prototipos de pared de 1 mm?
Sí. OEMach puede revisar rutas CNC, estrategia de amarre y focos de inspección según planos y requisitos de prototipo.
