IT6, IT7 e IT8 son grados de tolerancia, no números fijos en milímetros. Un agujero de 10 mm y uno de 80 mm pueden estar marcados como IT7, pero la tolerancia permitida será diferente porque el rango de tamaño básico cambia.
En piezas CNC de precisión, los grados IT son útiles para describir ajustes eje-agujero, agujeros de pasador, alojamientos de rodamiento y ajustes deslizantes. Pero un grado IT por sí solo no sustituye a un plano completo.
OEMach revisa el grado IT junto con tamaño básico, función de ajuste, material, método de mecanizado y método de inspección para aplicar tolerancias estrictas solo donde afectan realmente al montaje.
Referencia común de tolerancias IT6, IT7 e IT8
| Rango de tamaño básico | Referencia IT6 | Referencia IT7 | Referencia IT8 |
|---|---|---|---|
| 3-6 mm | 0.008 mm | 0.012 mm | 0.018 mm |
| 6-10 mm | 0.009 mm | 0.015 mm | 0.022 mm |
| 10-18 mm | 0.011 mm | 0.018 mm | 0.027 mm |
| 18-30 mm | 0.013 mm | 0.021 mm | 0.033 mm |
| 30-50 mm | 0.016 mm | 0.025 mm | 0.039 mm |
| 50-80 mm | 0.019 mm | 0.030 mm | 0.046 mm |
Cuándo usar IT6, IT7 o IT8
IT6 suele usarse en zonas de ajuste estricto, como alojamientos de rodamientos, agujeros de pasador, guías deslizantes o estructuras eje-agujero que influyen en la precisión de movimiento. Exige mayor control de máquina, herramienta, temperatura, inspección y margen de retrabajo.
IT7 es más común en rasgos de montaje de alta precisión. Normalmente cumple la función de montaje sin elevar demasiado el coste. IT8 es más adecuado para localización general, ajustes de transición o estructuras que no controlan directamente la precisión de movimiento.
La elección correcta depende de la pieza acoplada, dirección de montaje, material y estabilidad requerida en lote.
Puede el CNC mantener IT6 directamente

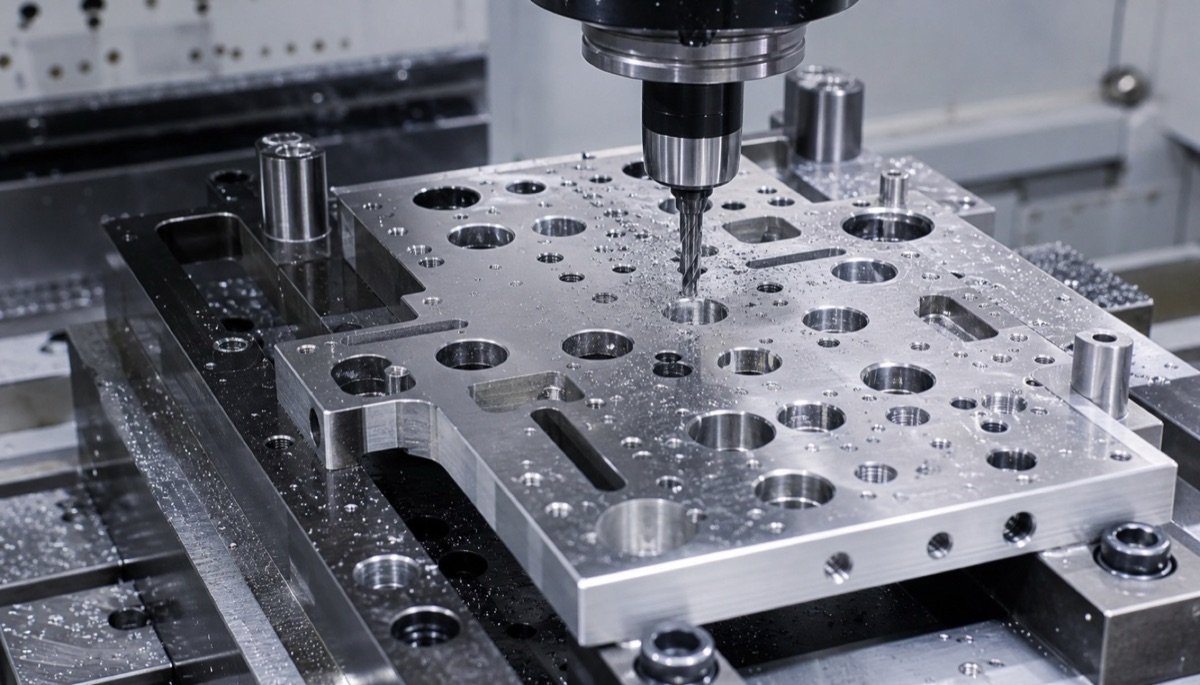

El mecanizado CNC de tres o cuatro ejes puede lograr agujeros precisos en condiciones estables, pero un ajuste IT6 eje-agujero suele necesitar más que fresado ordinario. Puede requerir mandrinado, escariado, rectificado, corte por hilo o herramientas especiales.
Acero inoxidable, titanio, aluminio de pared delgada y estructuras con gran voladizo son más difíciles de repetir en IT6 mediante fresado simple. Si muchos agujeros están marcados como IT6, el proveedor debe confirmar primero cuáles tienen función real de ajuste y cuáles son solo de paso o montaje.
Qué añadir al marcar tolerancias
- Definir tamaño básico, grado IT o desviaciones superior e inferior, no solo una precisión verbal.
- Marcar caras de referencia, dirección de inspección y eje o agujero acoplado.
- Aclarar material, tratamiento térmico, tratamiento superficial y si se acepta antes o después del acabado.
- Pedir informes de medición para agujeros críticos y dejar rasgos comunes en tolerancia general.
- Si se requiere ajuste IT6, confirmar si hace falta mandrinado, escariado, rectificado o corte por hilo.
Ejemplo: clasificar agujeros antes de mecanizar

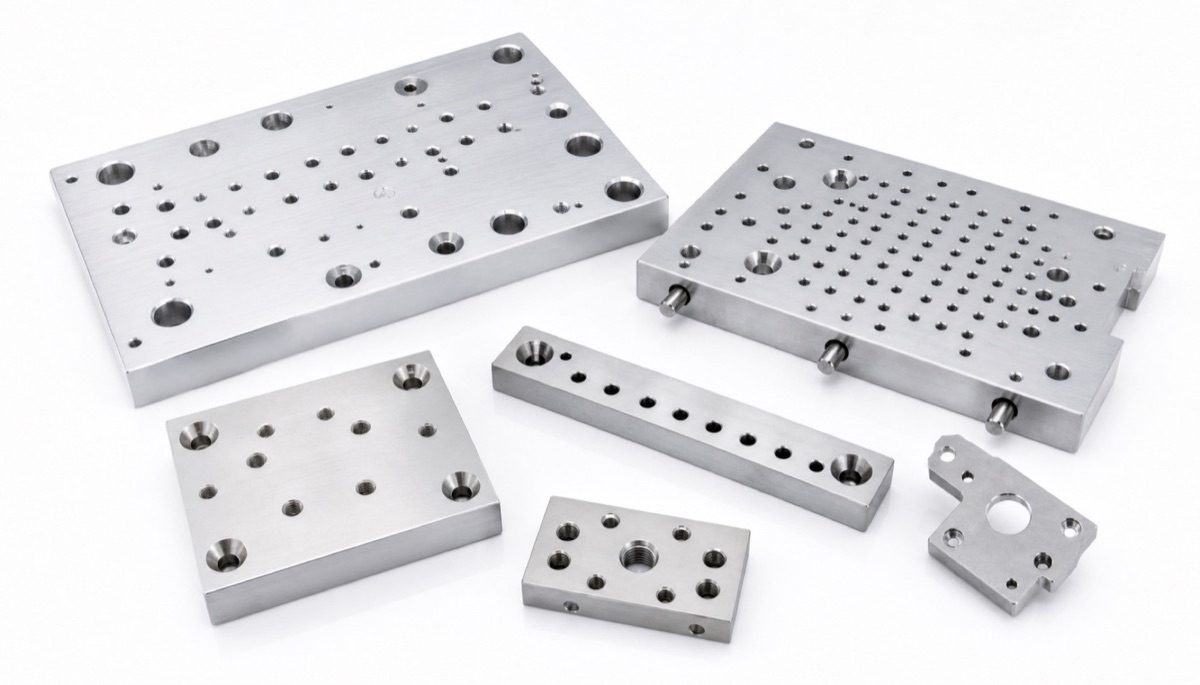

En una revisión de asiento de localización de precisión, el plano inicial marcaba varios agujeros con el mismo requisito IT6. OEMach separó alojamientos de rodamiento, agujeros de pasador y agujeros comunes según su función.
El alojamiento de rodamiento mantuvo IT6, los agujeros de pasador se controlaron como IT7 y los agujeros comunes se relajaron a un rango funcional. Esto no reduce calidad; coloca esfuerzo de mecanizado e inspección en los rasgos que determinan montaje y precisión de movimiento.
Errores frecuentes
El primer error es tratar un grado IT como un único número fijo en milímetros. Los valores IT6, IT7 e IT8 cambian con el rango de tamaño básico.
El segundo error es escribir solo el grado IT sin describir la pieza acoplada. El proveedor no puede juzgar por qué el rasgo debe ser tan estricto.

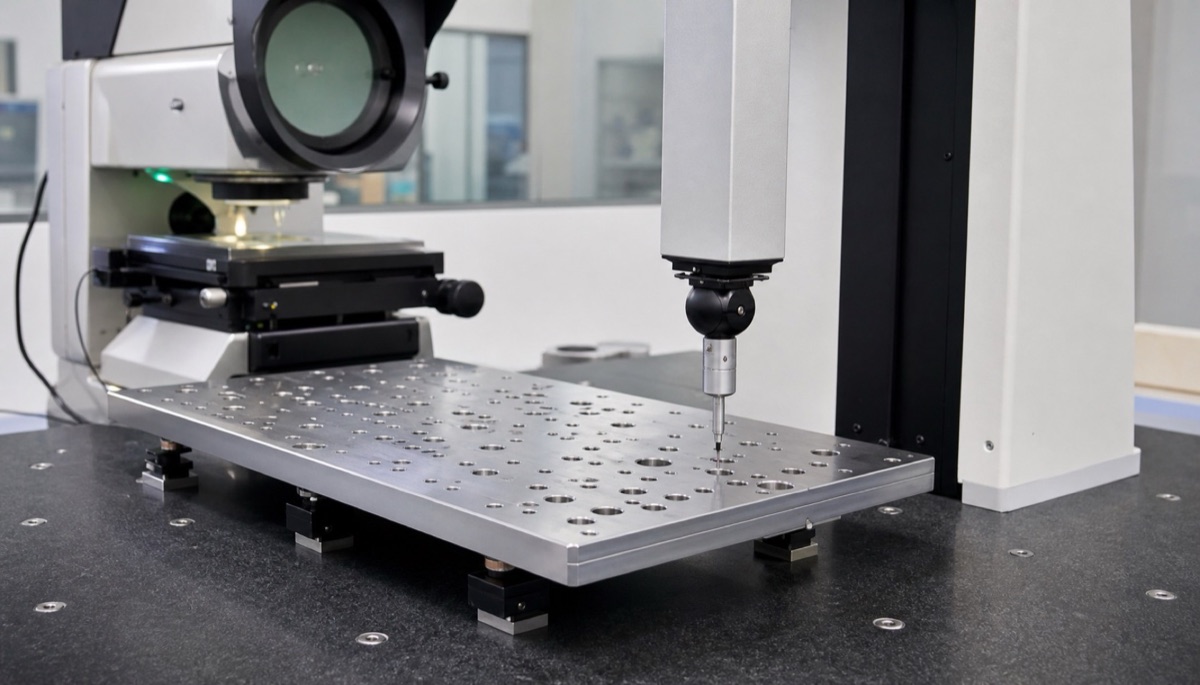

El tercer error es usar una tolerancia estricta en lugar de un requisito claro de inspección. Una tolerancia solo tiene sentido si se puede verificar con un método adecuado.
Resumen
IT6, IT7 e IT8 deben usarse junto con rango de tamaño básico, relación de ajuste y método de inspección. En piezas CNC de precisión, agujeros, ejes y referencias críticas necesitan grados claros, mientras perfiles y pasos comunes no deben apretarse sin motivo.
FAQ
Cuánto difiere IT6 de IT7?
La diferencia cambia con el tamaño básico. Por ejemplo, en 10-18 mm, IT6 es aprox. 0.011 mm e IT7 aprox. 0.018 mm.
IT8 se considera precisión?
IT8 es un grado común de mecanizado. Si es precisión depende de la función de la pieza y del ajuste requerido.
El CNC puede mantener IT6 de forma estable?
Algunas estructuras sí, pero se necesitan máquina, herramienta, temperatura e inspección estables. Puede requerirse mandrinado, escariado o rectificado.
Qué diferencia hay entre +/-0.01 mm e IT7?
+/-0.01 mm es una desviación simétrica. IT7 es un grado estándar y normalmente se combina con una desviación básica para formar un ajuste.
OEMach puede revisar tolerancias de planos?
Sí. OEMach puede revisar plano, función, material e inspección para decidir qué rasgos necesitan tolerancia estricta y cuáles pueden relajarse.
